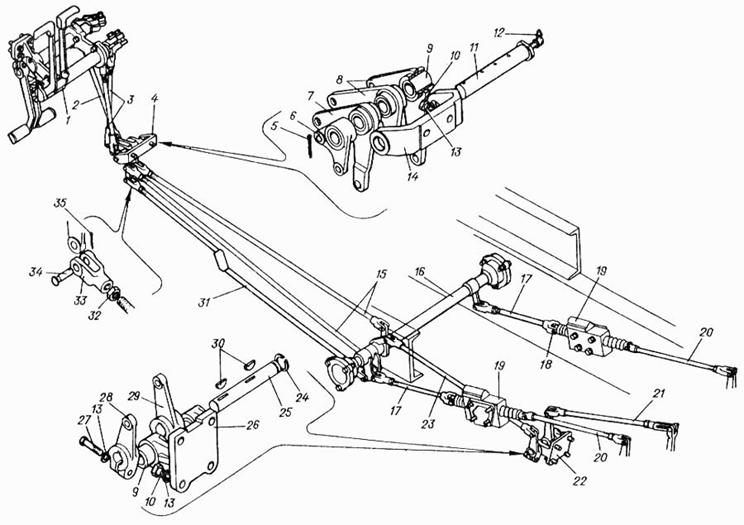

Номер детали
|
Наименование детали
|
|
1
|
МТ4.40.002
|
Мостик управления трактором
|
|
2
|
МТ4.40.026
|
Тяга
|
|
3
|
МТ4.40.030
|
Тяга
|
|
4
|
МТ4.40.009
|
Мостик промежуточный
|
|
5
|
Шплинт 5х45.016 ГОСТ 397-79
|
Шплинт 5х45.016 ГОСТ 397-79
|
|
6
|
МТ4.40.055
|
Рычаг
|
|
7
|
МТ4.40.057
|
Рычаг
|
|
8
|
МТ4.40.056
|
Рычаг
|
|
9
|
МТ4.40.138
|
Втулка
|
|
10
|
Болт М12-6gх30.88.016. ГОСТ 7796-70
|
Болт М12-6gх30.88.016. ГОСТ 7796-70
|
|
11
|
МТ4.40.186
|
Ось
|
|
12
|
Масленка 2.3.90.Ц6 ГОСТ 19853-74
|
Масленка 2.3.90.Ц6 ГОСТ 19853-74
|
|
13
|
Шайба 12ОТ 65Г 096 ГОСТ 6402-70
|
Шайба 12ОТ 65Г 096 ГОСТ 6402-70
|
|
14
|
МТ4.40.104
|
Кронштейн
|
|
15
|
МТ4.40.023
|
Тяга
|
|
16
|
МТ4.40.005
|
Вал управления
|
|
17
|
МТ4.40.047
|
Тяга
|
|
18
|
05.40.136
|
Ось
|
|
19
|
77.72-А.011-1-А-А2
|
Гидроусилитель
|
|
20
|
МТ4.40.025
|
Тяга
|
|
21
|
МТ4.40.028
|
Тяга
|
|
22
|
МТ4.40.008
|
Мостик промежуточный
|
|
23
|
МТ4.40.027
|
Тяга
|
|
24
|
П4.41.109
|
Кольцо
|
|
25
|
МТ4.40.152
|
Вал
|
|
26
|
МТ4.40.015
|
Кронштейн с втулками
|
|
27
|
Болт М12-6gх45.88.016 ГОСТ 7795-70
|
Болт М12-6gх45.88.016 ГОСТ 7795-70
|
|
28
|
МТ4.40.144
|
Рычаг
|
|
29
|
МТ4.40.161
|
Рычаг
|
|
30
|
Шпонка 6х10 ГОСТ 24071-80
|
Шпонка 6х10 ГОСТ 24071-80
|
|
31
|
МТ4.40.022
|
Тяга в сборе
|
|
32
|
Гайка М12х1,25-6Н.5.016 ГОСТ 5915-70
|
Гайка М12х1,25-6Н.5.016 ГОСТ 5915-70
|
|
33
|
Т4.40.105
|
Вилка
|
|
34
|
Т4.40.106
|
Ось
|
|
35
|
Шплинт 3,2х20.016 ГОСТ 397-79
|
Шплинт 3,2х20.016 ГОСТ 397-79
|
|
№
|

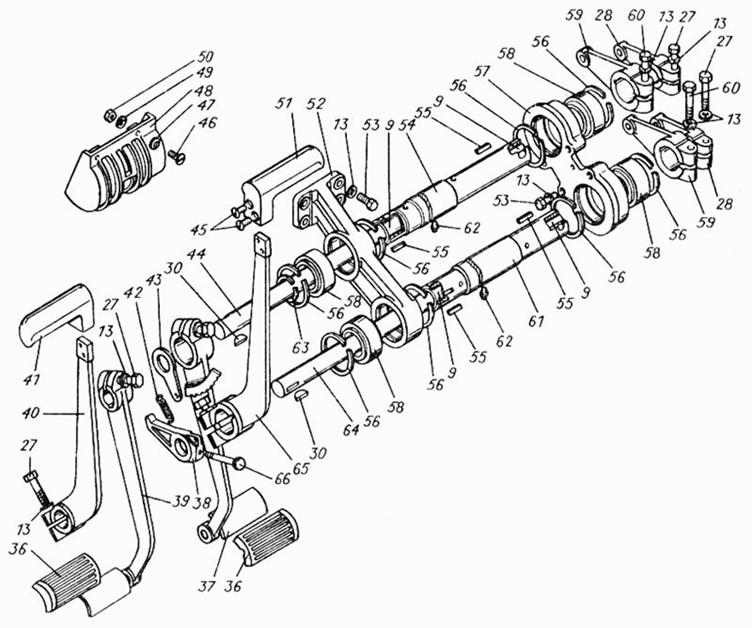

Номер детали
|
Наименование детали
|
|
9
|
МТ4.40.138
|
Втулка
|
|
13
|
Шайба 12ОТ 65Г 096 ГОСТ 6402-70
|
Шайба 12ОТ 65Г 096 ГОСТ 6402-70
|
|
27
|
Болт М12-6gх45.88.016 ГОСТ 7795-70
|
Болт М12-6gх45.88.016 ГОСТ 7795-70
|
|
28
|
МТ4.40.144
|
Рычаг
|
|
30
|
Шпонка 6х10 ГОСТ 24071-80
|
Шпонка 6х10 ГОСТ 24071-80
|
|
36
|
А13.37.002
|
Чехол
|
|
37
|
МТ4.40.012
|
Педаль тормоза
|
|
38
|
МТ4.40.183
|
Защелка
|
|
39
|
МТ4.40.011
|
Педаль муфты
|
|
40
|
МТ4.40.109
|
Рычаг левый
|
|
41
|
А13.08.000
|
Рукоятка левая
|
|
42
|
04.45.368
|
Пружина защелки
|
|
43
|
МТ4.40.179
|
Проушина
|
|
44
|
МТ4.40.168
|
Вал
|
|
45
|
Винт М8-6gх16.58.016 ГОСТ 17475-80
|
Винт М8-6gх16.58.016 ГОСТ 17475-80
|
|
46
|
Винт 2М6-6gх14.58.016 ГОСТ 17475-80
|
Винт 2М6-6gх14.58.016 ГОСТ 17475-80
|
|
47
|
МТ4.45.405
|
Шайба
|
|
48
|
МТ4.40.225
|
Кожух
|
|
49
|
Шайба 6 65Г 096 ГОСТ 6402-70
|
Шайба 6 65Г 096 ГОСТ 6402-70
|
|
50
|
Гайка М6-6Н.6.016 ГОСТ 5915-70
|
Гайка М6-6Н.6.016 ГОСТ 5915-70
|
|
51
|
А13.07.000
|
Рукоятка правая
|
|
52
|
МТ4.40.103
|
Кронштейн
|
|
53
|
Болт М12-6gх25.88.016 ГОСТ 7796-70
|
Болт М12-6gх25.88.016 ГОСТ 7796-70
|
|
54
|
МТ4.40.063
|
Вал с втулками
|
|
55
|
Шпонка 6х6х28 ГОСТ 23360-78
|
Шпонка 6х6х28 ГОСТ 23360-78
|
|
56
|
МТ4.40.156
|
Кольцо
|
|
57
|
МТ4.40.140
|
Кронштейн
|
|
58
|
Шарнирный подшипник ШС40 ГОСТ 3635-78
|
Шарнирный подшипник ШС40 ГОСТ 3635-78
|
|
59
|
МТ4.40.143
|
Рычаг
|
|
60
|
Болт М12-6gх55.88.016 ГОСТ 7795-70
|
Болт М12-6gх55.88.016 ГОСТ 7795-70
|
|
61
|
МТ4.40.064
|
Вал с втулками
|
|
62
|
Масленка 1.3.Ц6 ГОСТ 19853-74
|
Масленка 1.3.Ц6 ГОСТ 19853-74
|
|
63
|
Т4.40.133
|
Кольцо
|
|
№
|
Номер детали
|
Наименование детали
|
|
13
|
Шайба 12ОТ 65Г 096 ГОСТ 6402-70
|
Шайба 12ОТ 65Г 096 ГОСТ 6402-70
|
|
27
|
Болт М12-6gх45.88.016 ГОСТ 7795-70
|
Болт М12-6gх45.88.016 ГОСТ 7795-70
|
|
63
|
Т4.40.133
|
Кольцо
|
|
64
|
МТ4.40.134
|
Вал
|
|
65
|
МТ4.40.108
|
Рычаг правый
|
|
66
|
МТ4.40.067
|
Рукоятка
|
|
67
|
Т4.40.155
|
Пробка
|
|
68
|
Т4.40.202
|
Кольцо запорное
|
|
69
|
Подшипник 1308 ГОСТ 28428-90
|
Подшипник 1308 ГОСТ 28428-90
|
|
70
|
Т4.40.125
|
Корпус подшипника
|
|
71
|
Гайка М12-6Н.6.016 ГОСТ 5915-70
|
Гайка М12-6Н.6.016 ГОСТ 5915-70
|
|
72
|
Т4.40.128
|
Сальник
|
|
73
|
Т4.40.127
|
Обойма сальника
|
|
74
|
Т4.40.229А
|
Втулка
|
|
75
|
МТ4.40.051
|
Рычаг с втулками
|
|
76
|
Пробка КГ1/8"А12.016 ОСТ 23.1.117-83
|
Пробка КГ1/8"А12.016 ОСТ 23.1.117-83
|
|
77
|
Проволока 1,6-0-1Ц ГОСТ 3282-74, L=250мм
|
Проволока 1,6-0-1Ц ГОСТ 3282-74, L=250мм
|
|
78
|
36-1702110
|
Винт установочным вилок
|
|
79
|
МТ4.40.098
|
Рычаг
|
|
80
|
МТ4.40.132
|
Вал
|
|
81
|
Т4.40.123
|
Пробка
|
|
82
|
Шпонка 8х11 ГОСТ 24071-80
|
Шпонка 8х11 ГОСТ 24071-80
|
|
83
|
МТ4.40.194
|
Шайба
|
|
84
|
МТ4.40.046
|
Ступица с втулками
|
|
№
|

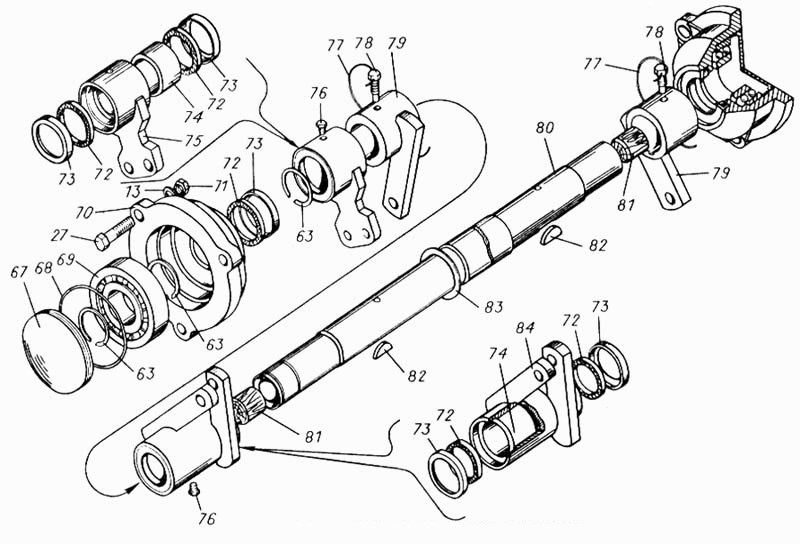

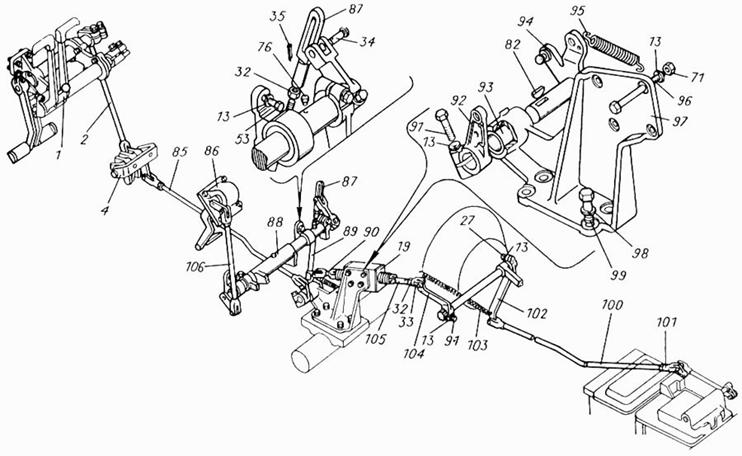

Номер детали
|
Наименование детали
|
|
-
|
МТ4.40.004-01
|
Вал управления
|
|
-
|
МТ4.40.016-01
|
Мостик управления муфтой сцепления и реверс-редуктора
|
|
1
|
МТ4.40.002
|
Мостик управления трактором
|
|
2
|
МТ4.40.026
|
Тяга
|
|
4
|
МТ4.40.009
|
Мостик промежуточный
|
|
13
|
Шайба 12ОТ 65Г 096 ГОСТ 6402-70
|
Шайба 12ОТ 65Г 096 ГОСТ 6402-70
|
|
19
|
77.72-А.011-1-А-А2
|
Гидроусилитель
|
|
27
|
Болт М12-6gх45.88.016 ГОСТ 7795-70
|
Болт М12-6gх45.88.016 ГОСТ 7795-70
|
|
32
|
Гайка М12х1,25-6Н.5.016 ГОСТ 5915-70
|
Гайка М12х1,25-6Н.5.016 ГОСТ 5915-70
|
|
33
|
Т4.40.105
|
Вилка
|
|
34
|
Т4.40.106
|
Ось
|
|
35
|
Шплинт 3,2х20.016 ГОСТ 397-79
|
Шплинт 3,2х20.016 ГОСТ 397-79
|
|
53
|
Болт М12-6gх25.88.016 ГОСТ 7796-70
|
Болт М12-6gх25.88.016 ГОСТ 7796-70
|
|
71
|
Гайка М12-6Н.6.016 ГОСТ 5915-70
|
Гайка М12-6Н.6.016 ГОСТ 5915-70
|
|
82
|
Шпонка 8х11 ГОСТ 24071-80
|
Шпонка 8х11 ГОСТ 24071-80
|
|
85
|
МТ4.40.020
|
Тяга
|
|
86
|
МТ4.40.016
|
Мостик управления муфтой сцепления и реверс-редуктора
|
|
87
|
МТ4.38.109
|
Кулиса
|
|
88
|
МТ4.40.004
|
Вал управления
|
|
89
|
МТ4.40.077
|
Тяга
|
|
90
|
Т4.40.022
|
Тяга
|
|
91
|
Болт М12-6gх50.88.016 ГОСТ 7795-70
|
Болт М12-6gх50.88.016 ГОСТ 7795-70
|
|
92
|
Т4.40.118
|
Рычаг
|
|
93
|
Т4.40.176А
|
Втулка
|
|
94
|
МТ4.40.042
|
Рычаг
|
|
95
|
Т4.40.114
|
Пружина
|
|
96
|
Болт М12-6gх100.58.016 ГОСТ 7795-70
|
Болт М12-6gх100.58.016 ГОСТ 7795-70
|
|
97
|
Т4.40.058-1
|
Кронштейн в сборе
|
|
98
|
Шайба 16ОТ 65Г 096 ГОСТ 6402-70
|
Шайба 16ОТ 65Г 096 ГОСТ 6402-70
|
|
99
|
Болт М16-6gх40.58.016 ГОСТ 7796-70
|
Болт М16-6gх40.58.016 ГОСТ 7796-70
|
|
100
|
МТ4.40.079
|
Тяга
|
|
101
|
А40-17-1
|
Вилка
|
|
102
|
Т4.40.102
|
Рычаг
|
|
103
|
МО4.40.340-2
|
Пружина
|
|
104
|
Т4.40.101
|
Рычаг
|
|
105
|
Т4.40.110
|
Тяга
|
|
106
|
МТ4.40.034
|
Тяга
|
|
№
|
Номер детали
|
Наименование детали
|
|
9
|
МТ4.40.138
|
Втулка
|
|
13
|
Шайба 12ОТ 65Г 096 ГОСТ 6402-70
|
Шайба 12ОТ 65Г 096 ГОСТ 6402-70
|
|
24
|
П4.41.109
|
Кольцо
|
|
27
|
Болт М12-6gх45.88.016 ГОСТ 7795-70
|
Болт М12-6gх45.88.016 ГОСТ 7795-70
|
|
30
|
Шпонка 6х10 ГОСТ 24071-80
|
Шпонка 6х10 ГОСТ 24071-80
|
|
53
|
Болт М12-6gх25.88.016 ГОСТ 7796-70
|
Болт М12-6gх25.88.016 ГОСТ 7796-70
|
|
55
|
Шпонка 6х6х28 ГОСТ 23360-78
|
Шпонка 6х6х28 ГОСТ 23360-78
|
|
56
|
МТ4.40.156
|
Кольцо
|
|
58
|
Шарнирный подшипник ШС40 ГОСТ 3635-78
|
Шарнирный подшипник ШС40 ГОСТ 3635-78
|
|
60
|
Болт М12-6gх55.88.016 ГОСТ 7795-70
|
Болт М12-6gх55.88.016 ГОСТ 7795-70
|
|
63
|
Т4.40.133
|
Кольцо
|
|
73
|
Т4.40.127
|
Обойма сальника
|
|
74
|
Т4.40.229А
|
Втулка
|
|
76
|
Пробка КГ1/8"А12.016 ОСТ 23.1.117-83
|
Пробка КГ1/8"А12.016 ОСТ 23.1.117-83
|
|
107
|
МТ4.40.043
|
Рычаг
|
|
108
|
МТ4.40.105
|
Кронштейн
|
|
109
|
МТ4.40.193
|
Рычаг
|
|
110
|
МТ4.40.061
|
Вал в сборе с втулками
|
|
111
|
Т4.40.193
|
Сальник
|
|
112
|
МТ4.40.059
|
Рычаг с втулками
|
|
113
|
МТ4.40.196
|
Рычаг
|
|
114
|
МТ4.40.163
|
Рычаг
|
|
№
|

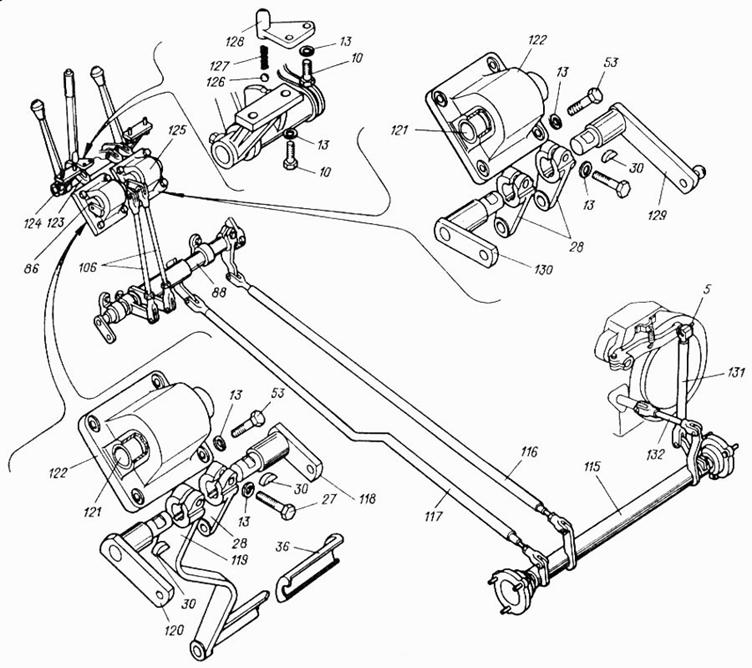

Номер детали
|
Наименование детали
|
|
-
|
МТ4.40.065-01
|
Кронштейн в сборе с втулками
|
|
5
|
Шплинт 5х45.016 ГОСТ 397-79
|
Шплинт 5х45.016 ГОСТ 397-79
|
|
10
|
Болт М12-6gх30.88.016. ГОСТ 7796-70
|
Болт М12-6gх30.88.016. ГОСТ 7796-70
|
|
13
|
Шайба 12ОТ 65Г 096 ГОСТ 6402-70
|
Шайба 12ОТ 65Г 096 ГОСТ 6402-70
|
|
27
|
Болт М12-6gх45.88.016 ГОСТ 7795-70
|
Болт М12-6gх45.88.016 ГОСТ 7795-70
|
|
28
|
МТ4.40.144
|
Рычаг
|
|
30
|
Шпонка 6х10 ГОСТ 24071-80
|
Шпонка 6х10 ГОСТ 24071-80
|
|
36
|
А13.37.002
|
Чехол
|
|
53
|
Болт М12-6gх25.88.016 ГОСТ 7796-70
|
Болт М12-6gх25.88.016 ГОСТ 7796-70
|
|
86
|
МТ4.40.016
|
Мостик управления муфтой сцепления и реверс-редуктора
|
|
88
|
МТ4.40.004
|
Вал управления
|
|
107
|
МТ4.40.043
|
Рычаг
|
|
115
|
МТ4.40.013
|
Вал управления
|
|
116
|
МТ4.40.041
|
Тяга
|
|
117
|
МТ4.40.040
|
Тяга
|
|
118
|
МТ4.40.068
|
Рычаг реверса лебедки
|
|
119
|
МТ4.40.017
|
Педаль муфты
|
|
120
|
МТ4.40.070
|
Рычаг муфты сцепления
|
|
121
|
МТ4.40.195
|
Втулка
|
|
122
|
МТ4.40.065
|
Кронштейн в сборе с втулками
|
|
123
|
МТ4.40.075
|
Тяга
|
|
124
|
МТ4.40.006
|
Мостик управления технологическим оборудованием
|
|
125
|
МТ4.40.007
|
Мостик управления тормозами и муфтой лебедки
|
|
126
|
Шарик Б13,494-100 ГОСТ 3722-81
|
Шарик Б13,494-100 ГОСТ 3722-81
|
|
127
|
А41-24
|
Пружина
|
|
128
|
МТ4.40.118
|
Обойма
|
|
129
|
МТ4.40.072
|
Рычаг муфты лебедки
|
|
130
|
МТ4.40.071
|
Рычаг тормоза лебедки
|
|
131
|
МТ4.40.044
|
Тяга
|
|
132
|
МТ4.40.074
|
Тяга
|
|
№
|

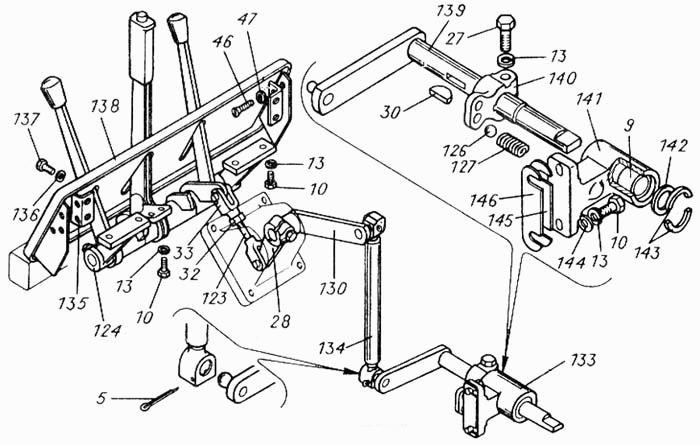

Номер детали
|
Наименование детали
|
|
5
|
Шплинт 5х45.016 ГОСТ 397-79
|
Шплинт 5х45.016 ГОСТ 397-79
|
|
9
|
МТ4.40.138
|
Втулка
|
|
10
|
Болт М12-6gх30.88.016. ГОСТ 7796-70
|
Болт М12-6gх30.88.016. ГОСТ 7796-70
|
|
13
|
Шайба 12ОТ 65Г 096 ГОСТ 6402-70
|
Шайба 12ОТ 65Г 096 ГОСТ 6402-70
|
|
27
|
Болт М12-6gх45.88.016 ГОСТ 7795-70
|
Болт М12-6gх45.88.016 ГОСТ 7795-70
|
|
28
|
МТ4.40.144
|
Рычаг
|
|
30
|
Шпонка 6х10 ГОСТ 24071-80
|
Шпонка 6х10 ГОСТ 24071-80
|
|
32
|
Гайка М12х1,25-6Н.5.016 ГОСТ 5915-70
|
Гайка М12х1,25-6Н.5.016 ГОСТ 5915-70
|
|
33
|
Т4.40.105
|
Вилка
|
|
46
|
Винт 2М6-6gх14.58.016 ГОСТ 17475-80
|
Винт 2М6-6gх14.58.016 ГОСТ 17475-80
|
|
47
|
МТ4.45.405
|
Шайба
|
|
78
|
36-1702110
|
Винт установочным вилок
|
|
123
|
МТ4.40.075
|
Тяга
|
|
124
|
МТ4.40.006
|
Мостик управления технологическим оборудованием
|
|
126
|
Шарик Б13,494-100 ГОСТ 3722-81
|
Шарик Б13,494-100 ГОСТ 3722-81
|
|
127
|
А41-24
|
Пружина
|
|
130
|
МТ4.40.071
|
Рычаг тормоза лебедки
|
|
133
|
МТ4.40.014
|
Кронштейн
|
|
134
|
МТ4.40.035
|
Тяга
|
|
135
|
МТ4.40.141
|
Кронштейн
|
|
136
|
Шайба 8 65Г 096 ГОСТ 6402-70
|
Шайба 8 65Г 096 ГОСТ 6402-70
|
|
137
|
Болт М8-6gх14.88.016 ГОСТ 7796-70
|
Болт М8-6gх14.88.016 ГОСТ 7796-70
|
|
138
|
МТ4.40.053
|
Панель
|
|
139
|
МТ4.40.062
|
Рычаг
|
|
140
|
МТ4.40.119
|
Рычаг
|
|
141
|
МТ4.40.106
|
Кронштейн
|
|
142
|
МТ4.40.190
|
Шайба
|
|
143
|
МТ4.40.189
|
Шайба разрезная
|
|
144
|
Шайба 12.01.016 ГОСТ 11371-78
|
Шайба 12.01.016 ГОСТ 11371-78
|
|
145
|
МТ4.40.191
|
Прокладка регулировочная
|
|
146
|
МТ4.40.192
|
Прокладка регулировочная
|
|
№
|

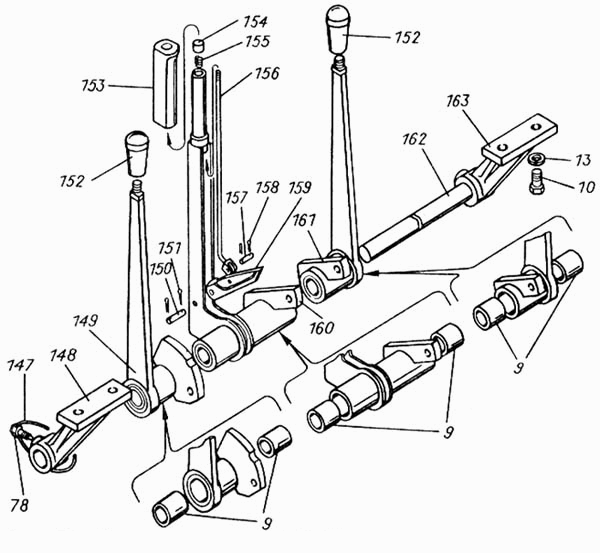

Номер детали
|
Наименование детали
|
|
9
|
МТ4.40.138
|
Втулка
|
|
10
|
Болт М12-6gх30.88.016. ГОСТ 7796-70
|
Болт М12-6gх30.88.016. ГОСТ 7796-70
|
|
13
|
Шайба 12ОТ 65Г 096 ГОСТ 6402-70
|
Шайба 12ОТ 65Г 096 ГОСТ 6402-70
|
|
147
|
Проволока 1,6-0-1Ц ГОСТ 3282-74, L=200мм
|
Проволока 1,6-0-1Ц ГОСТ 3282-74, L=200мм
|
|
148
|
МТ4.40.101-01
|
Кронштейн
|
|
149
|
МТ4.40.069
|
Рычаг реверса лебедки с втулками
|
|
150
|
МТ4.40.198
|
Ось
|
|
151
|
Шплинт 2х20.016 ГОСТ 397-79
|
Шплинт 2х20.016 ГОСТ 397-79
|
|
152
|
А13.14.000
|
Рукоятка
|
|
153
|
А13.19.001
|
Рукоятка
|
|
154
|
А13.19.002
|
Кнопка
|
|
155
|
54.57.142
|
Пружина клапана
|
|
156
|
МТ4.40.018
|
Тяга
|
|
157
|
МТ4.40.178
|
Ось
|
|
158
|
Шплинт 1,6х12.016 ГОСТ 397-79
|
Шплинт 1,6х12.016 ГОСТ 397-79
|
|
159
|
МТ4.40.158
|
Защелка
|
|
160
|
МТ4.40.058
|
Рычаг тормоза лебедки с втулками
|
|
161
|
МТ4.40.052
|
Рычаг тормоза лебедки с втулками
|
|
162
|
МТ4.40.171
|
Ось
|
|
163
|
МТ4.40.101
|
Кронштейн
|
|
№
|

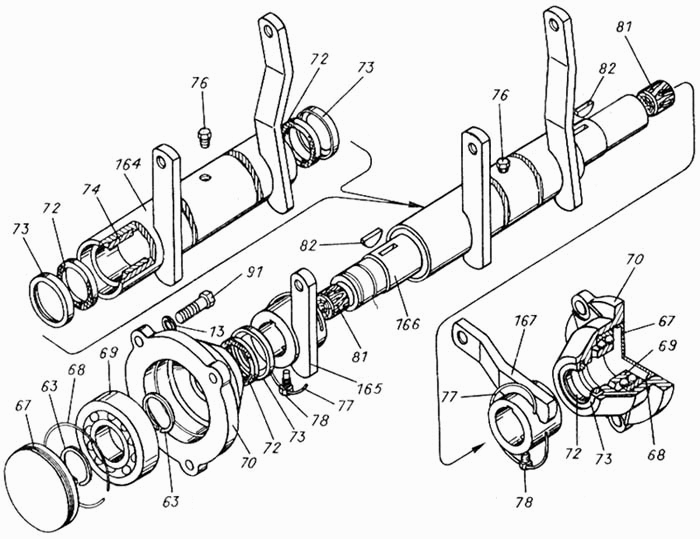

Номер детали
|
Наименование детали
|
|
13
|
Шайба 12ОТ 65Г 096 ГОСТ 6402-70
|
Шайба 12ОТ 65Г 096 ГОСТ 6402-70
|
|
63
|
Т4.40.133
|
Кольцо
|
|
67
|
Т4.40.155
|
Пробка
|
|
68
|
Т4.40.202
|
Кольцо запорное
|
|
69
|
Подшипник 1308 ГОСТ 28428-90
|
Подшипник 1308 ГОСТ 28428-90
|
|
70
|
Т4.40.125
|
Корпус подшипника
|
|
72
|
Т4.40.128
|
Сальник
|
|
73
|
Т4.40.127
|
Обойма сальника
|
|
74
|
Т4.40.229А
|
Втулка
|
|
76
|
Пробка КГ1/8"А12.016 ОСТ 23.1.117-83
|
Пробка КГ1/8"А12.016 ОСТ 23.1.117-83
|
|
77
|
Проволока 1,6-0-1Ц ГОСТ 3282-74, L=250мм
|
Проволока 1,6-0-1Ц ГОСТ 3282-74, L=250мм
|
|
78
|
36-1702110
|
Винт установочным вилок
|
|
81
|
Т4.40.123
|
Пробка
|
|
82
|
Шпонка 8х11 ГОСТ 24071-80
|
Шпонка 8х11 ГОСТ 24071-80
|
|
91
|
Болт М12-6gх50.88.016 ГОСТ 7795-70
|
Болт М12-6gх50.88.016 ГОСТ 7795-70
|
|
164
|
МТ4.40.078-А
|
Труба с рычагами
|
|
165
|
Т4.40.047А
|
Рычаг
|
|
166
|
Т4.40.124
|
Вал
|
|
167
|
МТ4.40.099
|
Рычаг
|
|
№
|

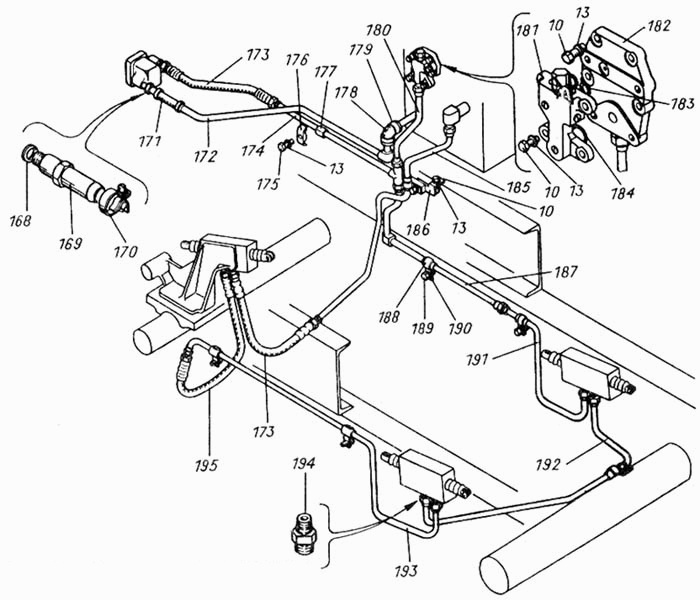

Номер детали
|
Наименование детали
|
|
-
|
МТ4.40.085
|
Труба
|
|
-
|
МТ4.40.086
|
Труба
|
|
10
|
Болт М12-6gх30.88.016. ГОСТ 7796-70
|
Болт М12-6gх30.88.016. ГОСТ 7796-70
|
|
13
|
Шайба 12ОТ 65Г 096 ГОСТ 6402-70
|
Шайба 12ОТ 65Г 096 ГОСТ 6402-70
|
|
168
|
Г48-70-111
|
Кольцо уплотнительное
|
|
169
|
МТ4.40.084
|
Штуцер
|
|
170
|
МО4.57.027
|
Хомут
|
|
171
|
04.57.121
|
Шланг
|
|
172
|
МТ4.40.080
|
Труба всасывающая
|
|
173
|
Н.036.85.680
|
Рукав высокого давления П-16, L = 510мм
|
|
174
|
МТ4.40.081
|
Труба
|
|
175
|
Болт М12-6gх40.88.016 ГОСТ 7796-70
|
Болт М12-6gх40.88.016 ГОСТ 7796-70
|
|
176
|
МТ4.40.219
|
Прижим
|
|
177
|
Т4.40.109
|
Амортизатор
|
|
178
|
МТ4.40.210
|
Угольник
|
|
179
|
МО4.07.027
|
Хомут
|
|
180
|
МТ4.40.082
|
Труба
|
|
181
|
77.72А.013-1Б
|
Клапан предохранительный
|
|
182
|
МТ4.40.089
|
Проставка
|
|
183
|
Кольцо 014-018-25-2-2 ГОСТ 18829-73
|
Кольцо 014-018-25-2-2 ГОСТ 18829-73
|
|
184
|
Кольцо 026-032-36-2-2 ГОСТ 18829-73
|
Кольцо 026-032-36-2-2 ГОСТ 18829-73
|
|
185
|
МТ4.40.092
|
Труба
|
|
186
|
МТ4.40.093
|
Кронштейн
|
|
187
|
МТ4.40.083
|
Труба
|
|
188
|
Т4.40.108
|
Скоба
|
|
189
|
Болт М10х6gх20.88.016 ГОСТ 7796-70
|
Болт М10х6gх20.88.016 ГОСТ 7796-70
|
|
190
|
Шайба 10ОТ 65Г 096 ГОСТ 6402-70
|
Шайба 10ОТ 65Г 096 ГОСТ 6402-70
|
|
191
|
МТ4.40.087
|
Труба
|
|
192
|
МТ4.40.090
|
Труба
|
|
193
|
МТ4.40.091
|
Труба
|
|
194
|
Т4.40.111-1
|
Штуцер
|
|
195
|
Н.036.85.720
|
Рукав высокого давления П-16, L = 710мм
|
|
№
|

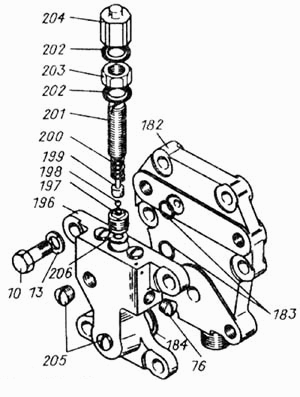

Номер детали
|
Наименование детали
|
|
10
|
Болт М12-6gх30.88.016. ГОСТ 7796-70
|
Болт М12-6gх30.88.016. ГОСТ 7796-70
|
|
13
|
Шайба 12ОТ 65Г 096 ГОСТ 6402-70
|
Шайба 12ОТ 65Г 096 ГОСТ 6402-70
|
|
76
|
Пробка КГ1/8"А12.016 ОСТ 23.1.117-83
|
Пробка КГ1/8"А12.016 ОСТ 23.1.117-83
|
|
182
|
МТ4.40.089
|
Проставка
|
|
183
|
Кольцо 014-018-25-2-2 ГОСТ 18829-73
|
Кольцо 014-018-25-2-2 ГОСТ 18829-73
|
|
184
|
Кольцо 026-032-36-2-2 ГОСТ 18829-73
|
Кольцо 026-032-36-2-2 ГОСТ 18829-73
|
|
196
|
77.72А.117-1Б
|
Корпус предохранительного клапана
|
|
197
|
77.72А.118-1
|
Гнездо клапана
|
|
198
|
Р40/75-0808062
|
Клапан-шарик
|
|
199
|
Р40/75-0808059А
|
Направляющая
|
|
200
|
Р40/75-0808048Б
|
Пружина
|
|
201
|
77.72А.119-1
|
Винт регулировочный
|
|
202
|
НШ10-0101034
|
Кольцо уплотнительное
|
|
203
|
Р75-058Б
|
Гайка
|
|
204
|
Р75-051Б
|
Колпачок
|
|
205
|
Пробка КГ1/4"А12.016 ОСТ 23.1.117-83
|
Пробка КГ1/4"А12.016 ОСТ 23.1.117-83
|
|
206
|
Р75-В-028А
|
Шайба уплотнительная
|
|
№
|

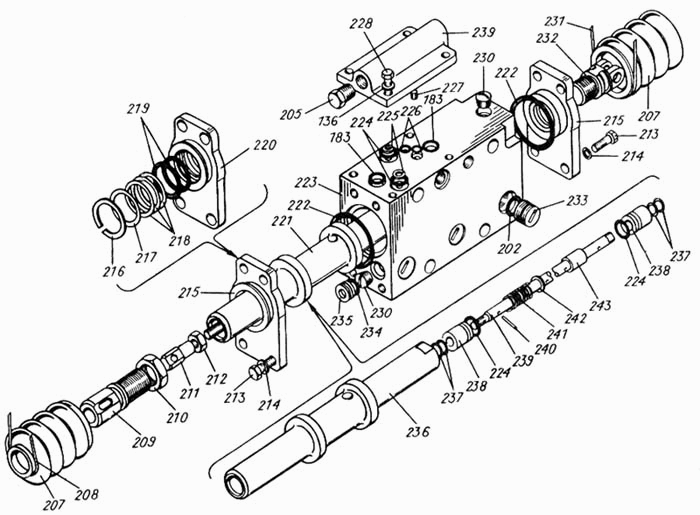

Номер детали
|
Наименование детали
|
|
136
|
Шайба 8 65Г 096 ГОСТ 6402-70
|
Шайба 8 65Г 096 ГОСТ 6402-70
|
|
183
|
Кольцо 014-018-25-2-2 ГОСТ 18829-73
|
Кольцо 014-018-25-2-2 ГОСТ 18829-73
|
|
202
|
НШ10-0101034
|
Кольцо уплотнительное
|
|
205
|
Пробка КГ1/4"А12.016 ОСТ 23.1.117-83
|
Пробка КГ1/4"А12.016 ОСТ 23.1.117-83
|
|
207
|
СО4.40.206-1
|
Чехол
|
|
208
|
Проволока 1,6-0-1Ц ГОСТ 3282-74, L=130мм
|
Проволока 1,6-0-1Ц ГОСТ 3282-74, L=130мм
|
|
209
|
СО4.40.138-3
|
Вилка
|
|
210
|
74.70.312
|
Гайка
|
|
211
|
СО4.40.139-3
|
Наконечник
|
|
212
|
Гайка М8-6Н.05.016 ГОСТ 5916-70
|
Гайка М8-6Н.05.016 ГОСТ 5916-70
|
|
213
|
Болт М10-6gх30.88.016 ГОСТ 7796-70
|
Болт М10-6gх30.88.016 ГОСТ 7796-70
|
|
214
|
Шайба 10 65Г 096 ГОСТ 6402-70
|
Шайба 10 65Г 096 ГОСТ 6402-70
|
|
215
|
77.72-А.018-1
|
Крышка в сборе
|
|
216
|
Кольцо 2В40 ГОСТ 13941-86
|
Кольцо 2В40 ГОСТ 13941-86
|
|
217
|
77.72-А.131
|
Шайба чистика
|
|
218
|
77.72-А.130
|
Чистик
|
|
219
|
Кольцо 032-040-40-1-2 ГОСТ 18829-73
|
Кольцо 032-040-40-1-2 ГОСТ 18829-73
|
|
220
|
77.72-А.103-2
|
Крышка
|
|
221
|
77.72-А.016
|
Поршень в сборе
|
|
222
|
Кольцо 050-056-36-2-2 ГОСТ 18829-73
|
Кольцо 050-056-36-2-2 ГОСТ 18829-73
|
|
223
|
77.72-А.101-2
|
Корпус гидроусилителя
|
|
224
|
Кольцо 016-020-25-2-2 ГОСТ 18829-73
|
Кольцо 016-020-25-2-2 ГОСТ 18829-73
|
|
225
|
77.72-А.127-2
|
Шайба упорная
|
|
226
|
Кольцо 008-012-25-2-2 ГОСТ 18829-73
|
Кольцо 008-012-25-2-2 ГОСТ 18829-73
|
|
227
|
77.72-А.134
|
Заглушка
|
|
228
|
Болт М8-6gх25.88.016 ГОСТ 7796-70
|
Болт М8-6gх25.88.016 ГОСТ 7796-70
|
|
229
|
77.72-А.110-1
|
Крышка корпуса верхняя
|
|
230
|
Пробка 4КГ1/4"А12.016 ОСТ 23.1.117-83
|
Пробка 4КГ1/4"А12.016 ОСТ 23.1.117-83
|
|
231
|
Проволока 1,6-0-1Ц ГОСТ 3282-74, L=270мм
|
Проволока 1,6-0-1Ц ГОСТ 3282-74, L=270мм
|
|
232
|
СО4.40.221-3
|
Вилка
|
|
233
|
77.72-А.125-1
|
Заглушка
|
|
234
|
Кольцо 012-016-25-2-2 ГОСТ 18829-73
|
Кольцо 012-016-25-2-2 ГОСТ 18829-73
|
|
235
|
77.72-А.107
|
Заглушка корпуса
|
|
236
|
77.72-А.102-1
|
Поршень
|
|
237
|
Кольцо 010-014-25-1-2 ГОСТ 18829-73
|
Кольцо 010-014-25-1-2 ГОСТ 18829-73
|
|
238
|
77.72-А.111-1
|
Обойма уплотнения
|
|
239
|
77.72-А.105-2
|
Стержень золотника
|
|
240
|
77.72-А.116
|
Штифт
|
|
241
|
77.72-А.106-1-А
|
Пружина
|
|
242
|
77.72-А.115
|
Шайба
|
|
243
|
77.72-А.104-1
|
Золотник
|
|
|
| |
|
МСН-10-04
МСН-10-07
Буровая техника
